1.cad阵列怎么用
原发布者：索杩里的嗨贼

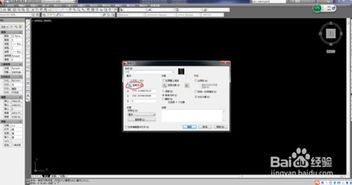

一、什么是cad的阵列 所谓的阵列，指的就是按照一定的角度、间距，以某个对象为参照对象，依次产生多个符合这些规律的对象！ 比如，矩形阵列、环形阵列等。 下面，就为您介绍，在cad里面，如何使用阵列！ 二、cad阵列的使用方法 ①矩形阵列的使用方法 执行菜单操作：“修改”→“阵列”，弹出如下图的对话框。 1.在“阵列”对话框中选择“矩形阵列”。 2.单击“选择对象”。“阵列”对话框将关闭。程序将提示选择对象。 3.选择要添加到阵列中的对象并按ENTER键。 4.在“行”和“列”框中，输入阵列中的行数和列数。 5.使用以下方法之一指定对象间水平和垂直间距（偏移）。 在“行偏移”和“列偏移”框中，输入行间距和列间距。添加加号（+）或减号（-）确定方向。 单击“拾取行列偏移”按钮，使用定点设备指定阵列中某个单元的相对角点。此单元决定行和列的水平和垂直间距。 单击“拾取行偏移”或“拾取列偏移”按钮，使用定点设备指定水平和垂直间距。 6.要修改阵列的旋转角度，请在“阵列角度”旁边输入新角度。 7.默认角度0方向设置可以在UNITS命令中更改。 8.单击“确定”创建阵列。②环形阵列的使用方法
2.cad路径阵列怎么用具体步骤如下：
1、打开CAD，选择【修改】菜单—【阵列】—【路径阵列】；
2、按照提示，先选择对象，再选择路径即可；
另外，关于路径阵列的编辑，可以拖动控制点来调整间距，也可以按提示在命令行输入I，再输入具体的间距。
3.cad环形阵列如何使用1、首先，我们选鼠标单击把画好的物件拖到同心圆的一侧。
2、我们用鼠标框选这个沙发物件，输入ar命令，并敲回车的功能选项。
3、现在出来3个选择，因为我们是围绕同心圆阵列，所以我们选择 "po 极轴"的功能选项。
4、然后我们鼠标选择单击阵列的中心点，这里我们选择圆心的坐标。
4、单击好之后，就出来了，默认的是阵列个数是6。
5、此时，我们在命令行输入"i"，敲回车，然后再在命令行输入我们要阵列的个数，这里输入14的选项。
5、现在就完成了阵列的操作，得到最终的效果图。
4.cad阵列怎么用最低0.27元开通文库会员，查看完整内容> 原发布者：索杩里的嗨贼 一、什么是cad的阵列 所谓的阵列，指的就是按照一定的角度、间距，以某个对象为参照对象，依次产生多个符合这些规律的对象！ 比如，矩形阵列、环形阵列等。
下面，就为您介绍，在cad里面，如何使用阵列！ 二、cad阵列的使用方法 ①矩形阵列的使用方法 执行菜单操作：“修改”→“阵列”，弹出如下图的对话框。 1.在“阵列”对话框中选择“矩形阵列”。
2.单击“选择对象”。“阵列”对话框将关闭。
程序将提示选择对象。 3.选择要添加到阵列中的对象并按ENTER键。
4.在“行”和“列”框中，输入阵列中的行数和列数。 5.使用以下方法之一指定对象间水平和垂直间距（偏移）。
在“行偏移”和“列偏移”框中，输入行间距和列间距。添加加号（+）或减号（-）确定方向。
单击“拾取行列偏移”按钮，使用定点设备指定阵列中某个单元的相对角点。此单元决定行和列的水平和垂直间距。
单击“拾取行偏移”或“拾取列偏移”按钮，使用定点设备指定水平和垂直间距。 6.要修改阵列的旋转角度，请在“阵列角度”旁边输入新角度。
7.默认角度0方向设置可以在UNITS命令中更改。 8.单击“确定”创建阵列。
②环形阵列的使用方法。
5.CAD中的阵列命令如何使用我刚才试着画了，没出现你说的那些问题啊。
环形阵列的步骤
1、在命令提示行输入ar，然后单击回车或空格。
2、输入项目总数和填充角度
3、选择对象，选好对象后单击右键，回到阵列对话框。
4、输入中心点或者拾取中心点。
5、单击预览，满意单击接受就好了。
矩形阵列
1、在命令提示行输入ar，然后单击回车或空格
2、选择行数、列数以及偏移的行距 和 列距
3、单击选择对象，选好对象后右键回到阵列对话框
4、预览，满意点击接受即可。
6.cad 里阵列怎么用啊矩形阵列：在你的cad编辑器里面先随意绘制一个圆，然后点击阵列命令，选择矩形阵列，然后点击选择对象，这是进入绘图区选中小圆回车进入对话框，这时输入参数，输入行数2，列数4，，就是两行四列，然后输入行偏移10和列偏移20，这个偏移值是根据对应点的位置距离而定的。
确定好之后，点击下面的预览，就可以查看效果，可以的话，点击接受，不行的话，点击修改就可以返回设置界面进行修改设置了。
环形阵列：同样的方法，我们在图纸上点击绘制一个大圆，我们选择环形阵列，然后点击选择对象，输入中心点坐标，输入参数，输入项目总数5，项目间角度90°，右边有预览效果图，点击确定就得到环形阵列图形了。
最后查看效果没有问题之后，就可以点击接受，绘制完成了。
7.cad中阵列怎么用阵列主要用来创建对个相同的对象，以下是创建矩形阵列的步骤
1. 依次单击“修改”菜单 »“阵列”。
2. 在“阵列”对话框中选择“矩形阵列”。
3. 单击“选择对象”。
“阵列”对话框将关闭。 程序将提示选择对象。
4. 选择要添加到阵列中的对象并按 ENTER 键。
5. 在“行”和“列”框中，输入阵列中的行数和列数。
6. 使用以下方法之一指定对象间水平和垂直间距（偏移）。
在“行偏移”和“列偏移”框中，输入行间距和列间距。 添加加号 （+） 或减号 （-） 确定方向。
单击“拾取行列偏移”按钮，使用定点设备指定阵列中某个单元的相对角点。 此单元决定行和列的水平和垂直间距。
单击“拾取行偏移”或“拾取列偏移”按钮，使用定点设备指定水平和垂直间距。
样例框显示结果。
7. 要修改阵列的旋转角度，请在“阵列角度”旁边输入新角度。
8. 默认角度 0 方向设置可以在 UNITS 命令中更改。
9. 单击“确定”创建阵列。
创建环形阵列的步骤
1. 依次单击“修改”菜单 »“阵列”。
2. 在“阵列”对话框中选择“环形阵列”。
3. 指定中点后，执行以下操作之一：
输入环形阵列中点的 X 坐标值和 Y 坐标值。
单击“拾取中心点”按钮。 “阵列”对话框将关闭，程序将提示选择对象。 使用定点设备指定环形阵列的圆心。
4. 单击“选择对象”。
“阵列”对话框将关闭，程序将提示选择对象。
5. 选择要创建阵列的对象。
6. 在“方法”框中，选择以下方法之一：
项目总数和填充角度
项目总数和项目间的角度
填充角度和项目间的角度
7. 输入项目数目（包括原对象），如果可用。
8. 使用以下方法之一：
输入填充角度和项目间角度，如果可用。 “填充角度”指定围绕阵列圆周要填充的距离。 “项目间角度”指定每个项目之间的距离。
单击“拾取要填充的角度”按钮和“拾取项目间角度”按钮，然后使用定点设备指定要填充的角度和项目间角度。
样例框显示结果。
9. 可以设置以下选项之一：
要沿阵列方向旋转对象，请选择“复制时旋转项目”。 样例区域显示结果。
要指定 X 和 Y 基点，请选择“其他”，取消选中“设为对象的默认值”选项并在 X 和 Y 框中输入值，或者单击“拾取基点”按钮并使用定点设备指定点。
10. 单击“确定”创建阵列。
愿对你有所帮助
